Nutenstein Fitting M8 für PSA- Sitzschiene

Der Nutenstein/Fitting ist einsetzbar für die PSA-Sitzschiene und passend für den Toyota ProAce, Citroen SpaceTourer u. Jumpy, Opel Zafira Life, Peugeot Traveller Expert u.a.

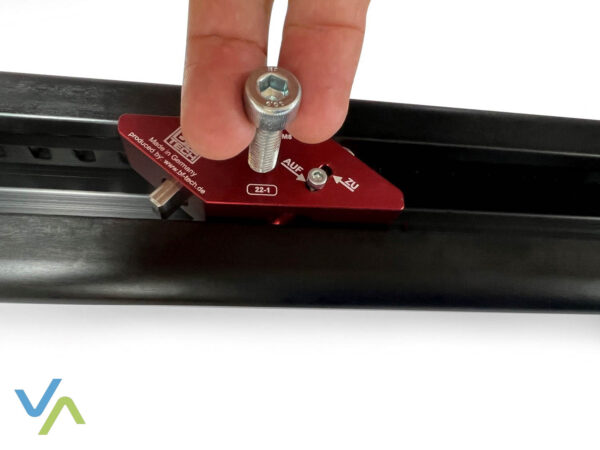

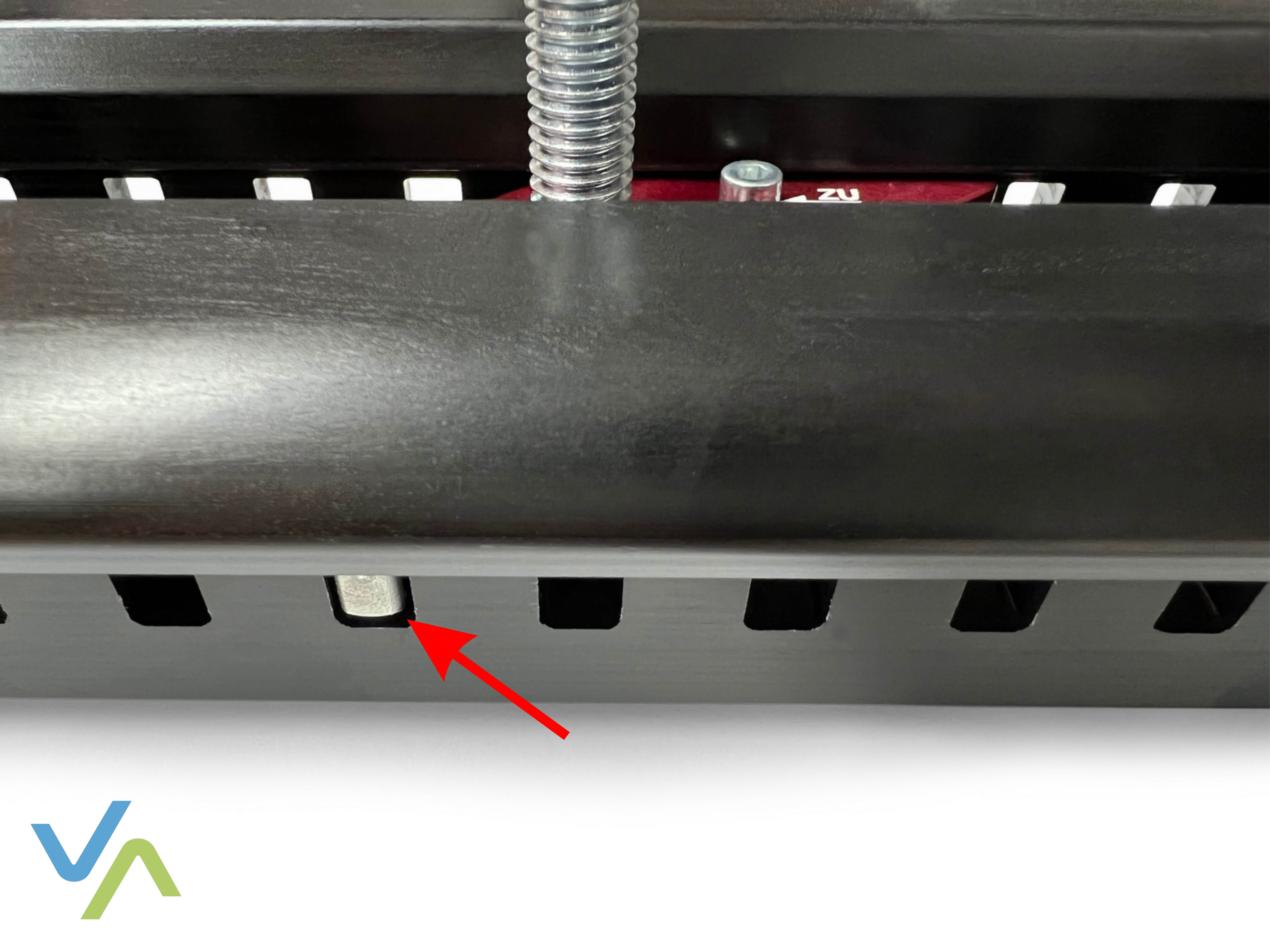

 Der Nutenstein wird in die Sitzschiene mit einer Hilfsschraube eingesetzt und von Hand verdreht. Mit einem 2.5mm Inbus-Schlüssel wird der Verriegelungsbolzen nach außen in Stellung „ZU“ geschoben, sodass dieser in die Aussparung der Schiene eingreift. Die Schraube wird zur Sicherung danach festgezogen. Der Nutenstein ist somit gegen das Verrutschen formschlüssig mit der Schiene verbunden. Eine optimale Haltekraft ist dadurch gewährleistet, dass der Nutenstein mit 2 Bolzen aus Stahl in die Aussparungen der Sitzschiene eingreift.

 Bei Nichtverwendung des Nutensteins steht dieser nicht über der Sitzschiene über und kann zusätzlich durch einen Gewindestift mit der Schiene verspannt werden, so dass während der Fahrt keine Klappergeräusche auftreten können. Es können Gegenstände, wie z.B. Campingeinrichtungen, Werkzeugkisten, Hundeboxen, Fahrradträger oder Ähnliches auf der Schiene montiert werden. Der Nutenstein passt ausschließlich für die o.g. Fahrzeuge.

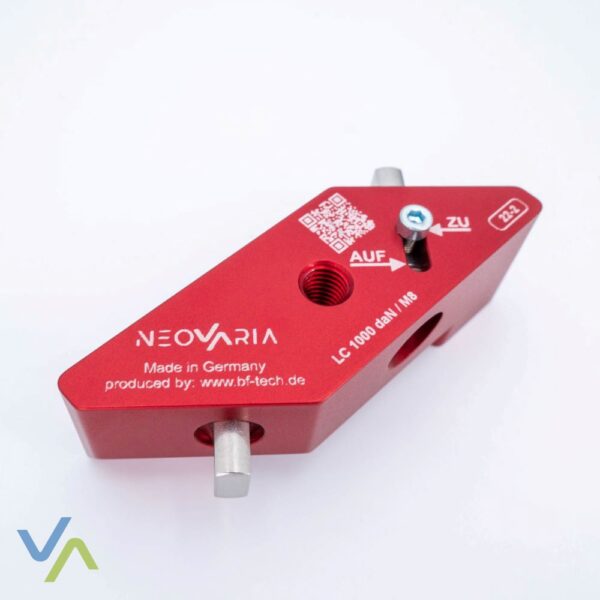

 Bitte beachten Sie, dass die LC-Angabe (Zurrkraft) auf dem Nutenstein, sich nur auf diesen bezieht und nicht auf eine Kombination mit der Sitzschiene, Zurröse oder Befestigungsmaterial. Um diese angegebene Nutzlast sicher zu stellen, muss die entsprechende Befestigungsschraube mind. Festigkeitsklasse 8.8 aufweisen und mind. 15 mm tief in den Nutenstein eingeschraubt werden.

 Es ist auf alle Fälle die Nutzlast der Sitzschiene zu beachten, da diese ggf. geringer ist, als die Nutzlast des Nutensteins. Besonders beim Einsetzen von Zurrösen kann es durch die Querkräfte beim Spannen des Gurtes zu Beschädigungen der Schiene kommen. Entnehmen Sie die maximale Last der Sitzschiene aus den Aufbau-richtlinien des Fahrzeugherstellers.

Lieferumfang:

– Nutenstein M8 Gewinde aus Aluminium

– Gewindestift M8x16 zum VErspannen aus Stahl verzinkt
